據悉，在河北三環電器設備有限公司承接的河北博物館項目裝修中，由于使用大量的LED燈照明設備，產生了較大的3次諧波電流。3次諧波電流在零線上疊加，導致零線電流過大的現象。實際測量結果為：A相電流103A、B相電流101A、C相電流101A，零線電流178A。由于零線過大電流造成了安全隱患，不能滿足工程驗收的條件。

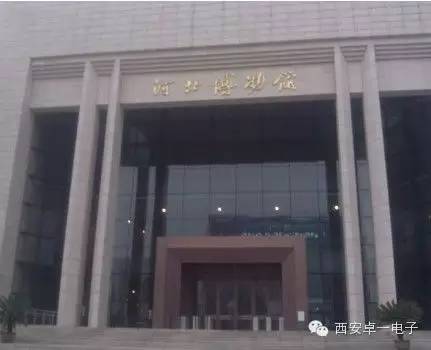

　　河北博物館

　　在傳統的電氣施工規范中，零線上不允許安裝過流保護裝置。當零線電流過大時，只能任憑零線過熱。在現代建筑物中，零線截面積與相線相同。而在老式建筑物中，零線的截面積可能僅為相線截面積的1/3。當電流流過導體時，會導致導體發熱，發熱量與導體的電阻成正比，與流過導體的電流的平方成正比。因此，如果零線與相線的截面積相同，當零線電流達到相線電流的2倍時，則零線發熱量是相線的4倍。如果零線的截面積是相線的1/3，零線的電阻是相線的3倍，當零線電流達到相線電流的2倍時，則零線的發熱量是相線的12倍!由此可見，當零線過熱時，很可能引發火災。

　　驗收在即，河北三環焦急不安。經過電工經過多番尋查，欣喜地找到了航天二院706所。該所在電磁兼容與電能質量領域有25年的歷史沉淀，其自主研發的NBF零線諧波電流阻斷器正是專門解決零線電流過大的問題，目前產品性能指標已達到了國外同類產品的先進水平。

　　NBF安裝十分簡單，只需串聯零線上，就能夠?qū)?次諧波電流起到阻擋作用，而對基波電流的阻抗很小，能夠有效減小零線的電流，從而使配電系統正常運行。

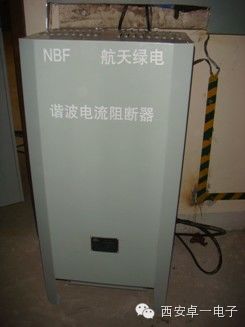

　　河北博物館安裝的100A的NBF

　　河北博物館安裝了一臺NBF-100A后，經檢測，A相電流83A、B相電流82A、C相電流82A，零線電流16.5A。零線電流大大降低，滿足了博物館工程驗收的要求。并且令人意外的是，相線電流降低了約20%，可見NBF不僅有效降低了零線電流，而且還具有一定的節電效果。
