變頻器對電機繞組絕緣的損傷逐漸被大家所認識，但是變頻器為什么會損傷電機的軸承是很多人不理解的。要理解這個問題需要了解兩個現象：

　　第一，變頻器施加到電機電源線上的電壓是頻率很高的尖峰電壓，如圖1所示。

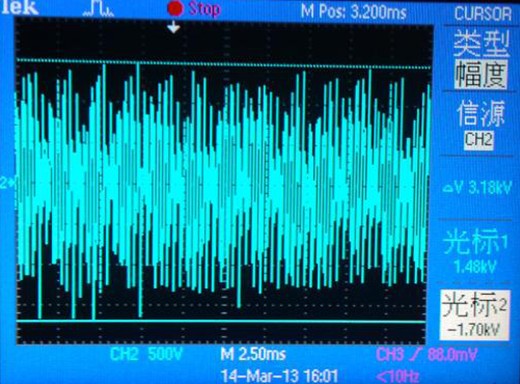

　　變頻器輸出電纜對電機外殼的電壓

　　圖1 變頻器輸出電纜對電機外殼的電壓

　　第二，需要了解這些高頻的尖峰電壓是能夠通過電容形成電流的。

　　了解了上面的兩個概念，就容易理解變頻器損傷電機的機理了。我們用圖2的模型說明這個過程。

　　圖2中，變頻器輸出電纜上有共模電壓(共模電壓就是對地之間的電壓)VC，VC是圖1所示的尖峰電壓，這個尖峰電壓中包含了豐富的高頻成份，當它施加在電機的定子繞組上，通過定子繞組與電機軸桿直間的雜散電容耦合到電機軸桿上，電機軸桿與電機外殼之間通過軸承連接，電機的外殼與地連接。形成一個電流回路。

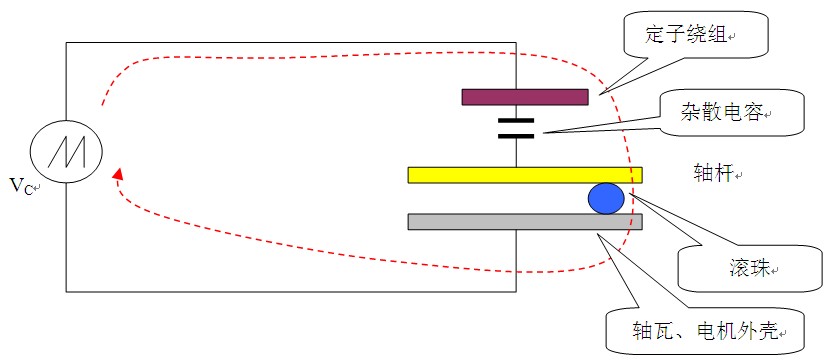

　　變頻器損傷電機的模型

　　圖2 變頻器損傷電機的模型

　　這種高頻電流軸承流到地上，稱為軸承電流。需要注意的是，在軸承中有潤滑油，起到絕緣作用。但是在軸承高速旋轉時，絕緣強度時高時低，有時甚至徹底導通。因此，導致由于軸桿與軸瓦之間的導電通路時通時斷，引起電火花(就象接觸式開關接通和斷開的瞬間產生的弧光一樣)，電火花的燒蝕引起軸承損害，如圖3所示。

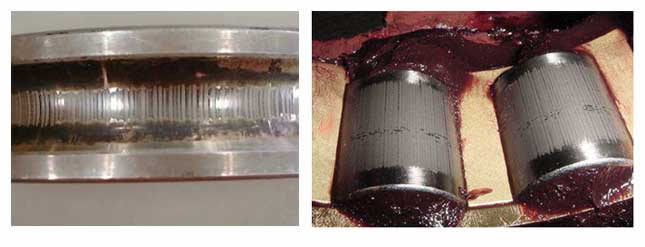

　　被電火花燒蝕的軸承

　　圖3 被電火花燒蝕的軸承

　　那么怎樣解決軸承損傷的問題呢?

　　一種是機械的方法，就是在電機軸桿上安裝一個接地刷，每時每刻都保證軸桿與電機外殼連接，就不會出現打火花了。

　　另外一個是從電氣的角度解決，在變頻器的輸出端安裝SWF正弦波濾波器和EMFO共模干擾濾波器。航天綠電的系列產品為解決軸承損傷問題提供了完整的解決方案。
